包装設計と衝撃試験

衝撃試験装置、見たことはありますでしょうか。

製品や包装貨物に物理的な衝撃加速度を印加し、対象物の対衝撃性を評価する試験です。

装置の動作については、下記の動画をご覧ください。

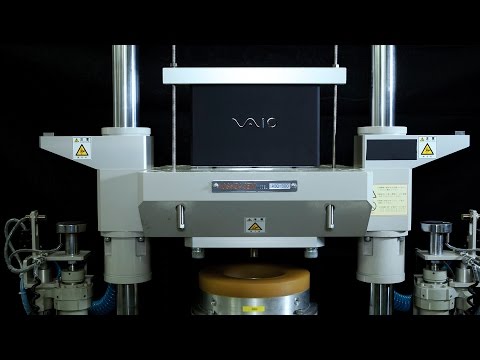

試験サンプルをテーブル上に固定したのち、一定の落下高さからテーブルを自由落下させ、衝突面（ゴム）に衝突するとき、テーブル上にハーフサイン状の衝撃パルスが発生します。

このとき、衝突面のゴムの弾性を変更することにより、任意のパルスを生成することが出来ます。
つまり、固いゴムにすると、作用時間が短く、ピーク加速度の高いパルスになりますし、柔らかいゴムであれば、作用時間がながく、そのぶんピーク加速度が低くなるようなパルスが得られます。

種々の試験規格により、様々な条件の衝撃パルスが規定されています。

包装設計で衝撃試験装置を使った試験規格としては、これまで本ブログで紹介しているように、
　JIS-Z-0200　包装貨物落下試験方法
　JIS-Z-0119　包装および製品設計のための製品衝撃強さ試験方法
が一般的に知られていますね。

今回は、衝撃試験装置の紹介でした。

川口
